Удар-СТГ

Назначение изделия

Предназначен для обнаружения опасной концентрации в воздухе горючих газов (метана, пропана и др.), формирования извещения о тревоге и подачи сигнала на пуск системы противодействия взрыву.

Особенности

- обнаружение горючих газов в концентрации 10% от взрывоопасной;
- высокая помехозащищенность;
- формирование тревожных извещений по двум порогам концентрации горючего газа;
- полупроводниковый чувствительный элемент с длительным сроком службы;
- низкое энергопотребление.

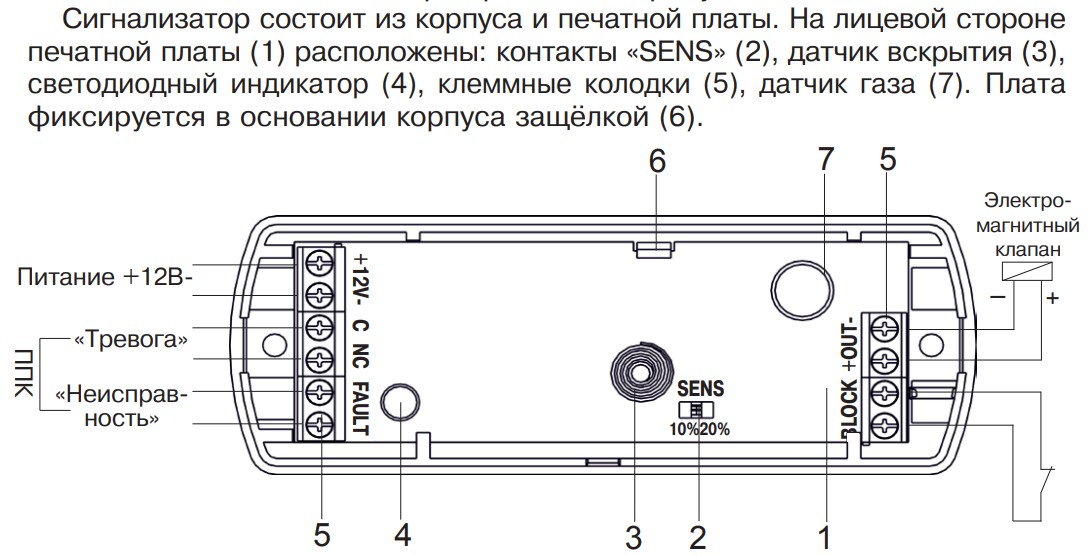

Сигнализатор формирует пять видов извещений:
- о времени технической готовности – размыканием контактов «FAULT», дублируемое включением индикатора зеленым цветом;
- о нормальном состоянии – замыканием контактов «С NC» и «FAULT»;
- о тревоге – размыканием контактов «С NC», формированием напряжения на контакте «+OUT-» и включением индикатора красным цветом;
- о неисправности (снижение напряжения, выход из строя чувствительного элемента, размыкание контактов «BLOCK») – размыканием контактов «FAULT», дублируемых включением индикатора попеременно красным и зеленым цветом:
- о вскрытии корпуса – размыканием контактов «FAULT»

• Концентрация регистрируемого газа, ppm10% или 20% НКПР (выбирается перемычкой)
• - коммутируемый ток, А0.1
• Регистрируемый газМетан; пропан или другие горючие
• - тампересть
• Время работы сенсора, лет5
• - от внешнего источника питания9…17
• Время технической готовности источника к работе после включения напряжения питания, секдо 120
• Время определения, секдо 10
• - в дежурном режиме60
• Степень защитыIP30
• Диапазон рабочих температур, °С0…+50
• - тип контактовнормально-замкнутые
• Габаритные размеры, мм112х41х32
• - длительность тревожного извещения, сек10
• Масса, не более, кг0.1
• - коммутируемое напряжение, В36
